7800通信电源三相电力质量分析仪

一）同时测试三相/单相电源系统各项指标，包括3P4W、3P3W、1P2W、1P3W 共四种线制。

二）功率测量

1、测量每一相的有功功率P、视在功率S、无功功率Q、功率因数PF以及相位角Φ。

2、测量三相系统总的有功功率P∑、视在功率S∑、无功功率Q∑、功率因数PF∑

以及系统长期平均功率因数PFh。

3、测量系统电能情况：有功功率小时Wh、视在功率小时Sh 、无功功率小时Qh。

三）谐波分析

1、分析谐波次数达99次并计算谐波总量THd。

2、谐波相位角测量及波峰因子。

3、长时间谐波监测功能。

四）三相电压/电流不平衡度测量

1、电压不平衡度VUR、电压零序不平衡度d0%、电压负序不平衡度d2%的测量。

2、电流不平衡度IUR、电流零序不平衡度d0%、电流负序不平衡度d2%的测量。

3、向量图显示，相序指示（如果错误，给予提示）

4、计算不平衡中性线电流(In)，即测量计算零钱电流值。

五）电压、电流波形测量

1、可以同时显示电压、电流波形，也可以只显示电压波形。

2、均方根值采样：1024点/周期。

3、同时测量频率。

六）电压事件记录

1、瞬间电压的骤升.骤降和停电。

2、可以设定电压临界值(%)。

3、最长记录时间为99天。

七）可以同时测量记录相电压和线电压。

八）电流测量从 0.1mA 到 1000A, 能够分析待用耗电以及工厂的最大需量。

九）一个屏幕可以同时显示40个电力参数 (3P4W)。

十）可以任意设定的CT(1到600)和VT/PT(1到3000)比率。

十一）最大需量(MD KW, MW, KVA, MVA),可以任意设定需量周期。

十二）512K内存，可设定采样间隔(采样时间从0到3000S, 3P4W 系统可记录时间从4.7小时到1180天)。

十三）标配中文分析软件，可以将所有测试指标下载到PC保存，进行统计分析，自动绘图，自动生成报告。

十四）大屏幕LCD 显示，有背光功能。

十五）红外通信方式的RS-232C接口。

7800在通信电源领域的突出应用

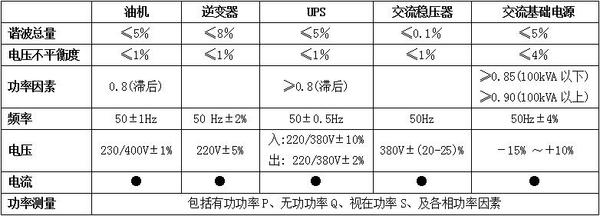

1、通信系统主要电源设备的指标要求：

7800的主要应用

1、交流不间断电源设备（UPS）的日常维护。定期检测UPS交流不间断电源的输出电压、频率、输出功率、功率因数、波形畸变、相位偏差、三相电压不平衡度。维护检测周期：每个季度至少全面测量一次。

2、交流不间断电源设备（UPS）的验收、安装调试。通过测试UPS输入端、输出端的各项电力指标，并将相关指标进行对比，从而判断UPS是否达到技术要求。

3、类发电机组的日常维护。

定期检测发电机组的输出电压、电压不平衡度、功率因数、频率偏差。

维护检测周期：每半年至少加载试机一次，试机时全面检测各项电力质量指标。

4、各类发电机组的的工程验收、安装调试。

5、分析电网谐波，查找谐波源。

通过谐波分析，判断电网的谐波是否超标

通过分段谐波测试、排查，找出谐波源

根据实际情况，进行相应谐波治理（例如给引起谐波的用电设备独立供电等措施）。

6、交流稳压器的日常维护及供电质量检测。。

7、整流器的日常维护及效率检测。

8、逆变器的工程验收，安装调试及日常维护。

9、交流基础电源供电质量的日常检测。

10、电屏的日常维护及检测。

11、扩容改造时，检测计算移动基站、模块局站的相关通信设备的用电最大需量。

12、监测野外移动基站电力质量状况，追踪引发设备故障的原因，并自动生成书面的测试报告。

13、移动基站、模块局站总用电量的跟踪检测。
